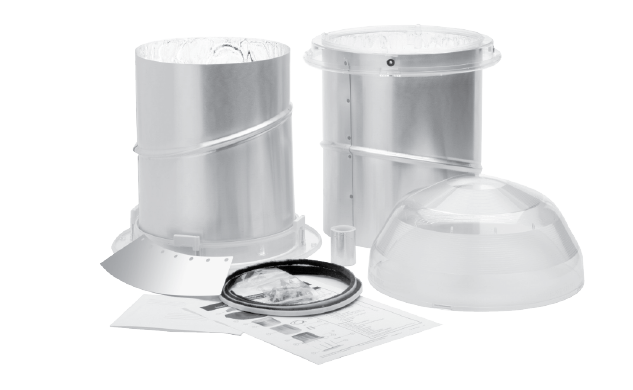

Brighten Up Serisi

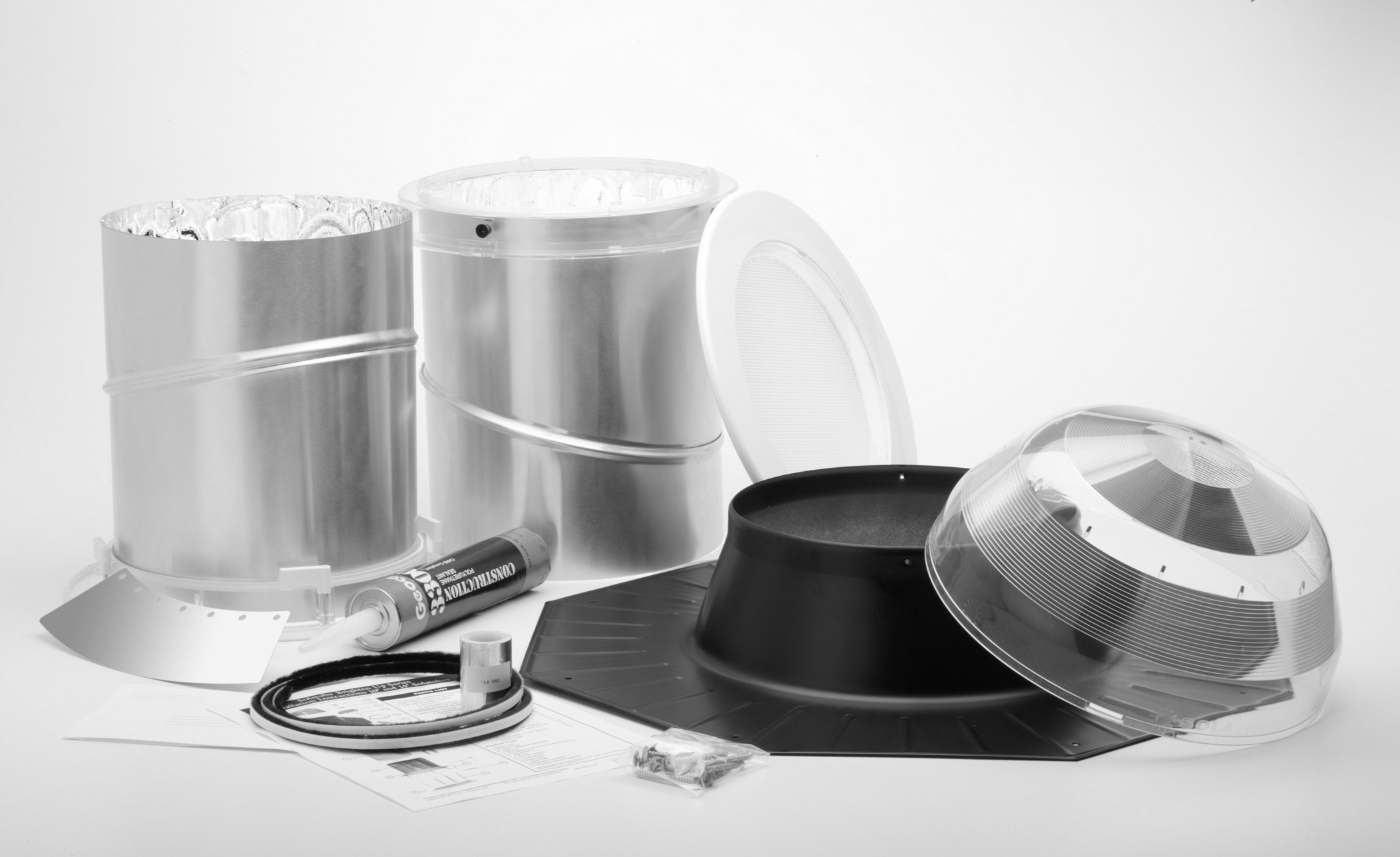

Solamaster 330 Serisi

Smart LED

Çatı Aşaması

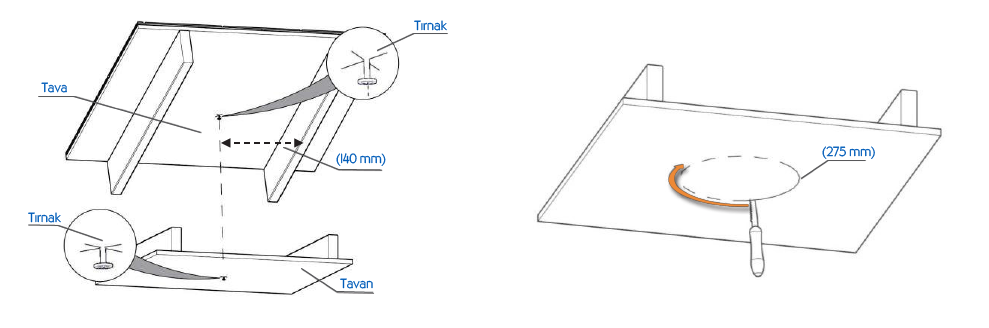

Sistemin kurulacağı yerin merkezini delerek işaretleyin ve daha sonra deliğini açın.

Aşağıda belirtilen izi çatı üzerinde de işaretleyin.

Çatı deliğini Açın. (13 mm dışından)

Çatı Kiremitlerini Sökün.

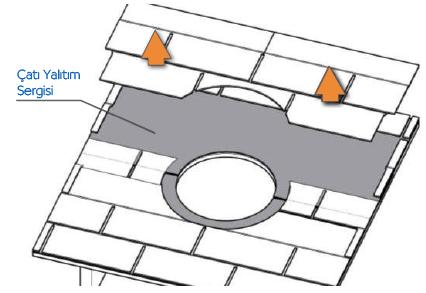

Çatı Yalıtım Birimini Yerleştirin.

Boru Aşaması

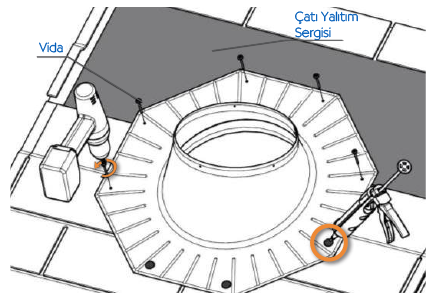

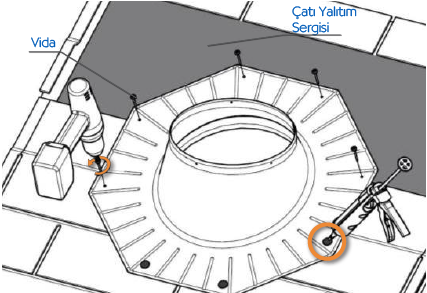

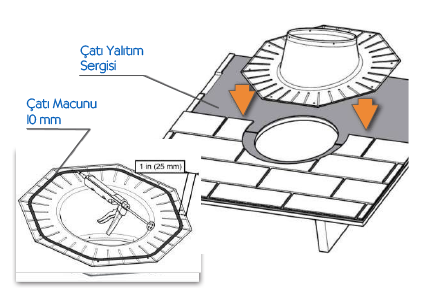

Çatı Yalıtım Birimini Çatıya monte edin ve kiremitleri yerleştirin.

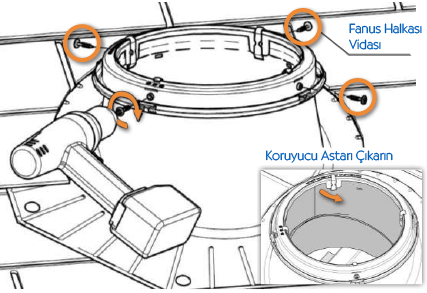

Fanus Halkasını ve Yalıtım Birimi deliklerini hizalayın.

Üst Boruyu Çatıya göre derecelendirin.

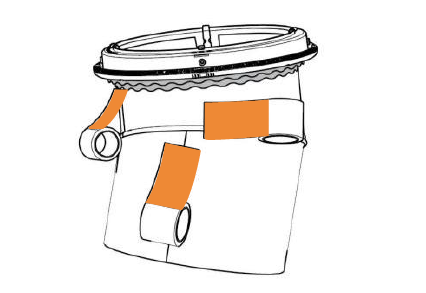

Üst Boruyu Çıkarın ve Bantlayın Tüm Bağlantıları Bantlayın.

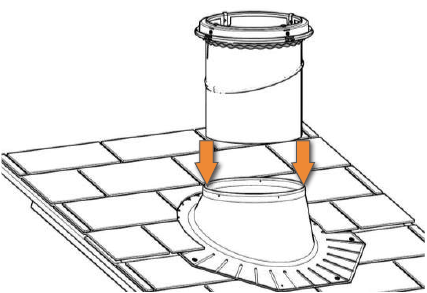

Üst Boruyu Çatı Yalıtım Birimine Bağlayın.

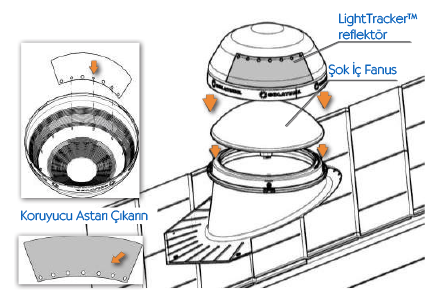

Fanusu Monte Edin.LightTrackerTM Reflektörün yansıtıcı tarafı Kuzey Yarımkürede güneye dönüktür. Fanusu 4 tutaçta oturacak şekilde hizalayın ve takın. (Türkiye’de yansıtıcı birimin iç yüzeyi güneye bakmalı.)

Tüp Aşaması

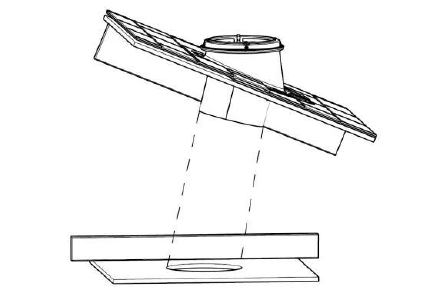

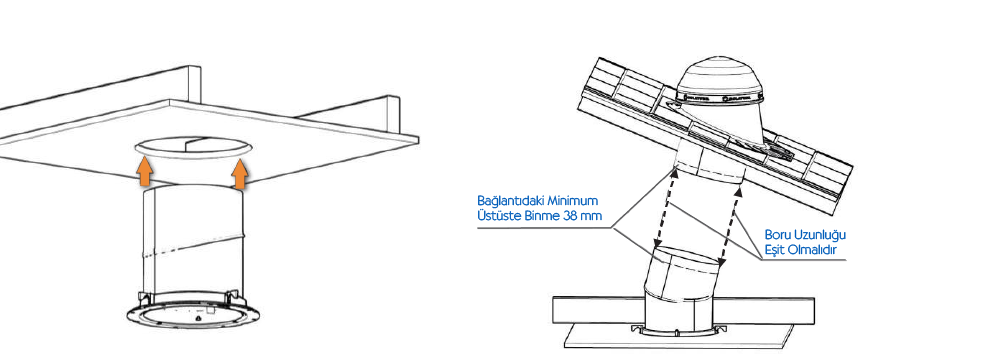

Alt tüpü monteleyin. Hizalayın ve ölçün.

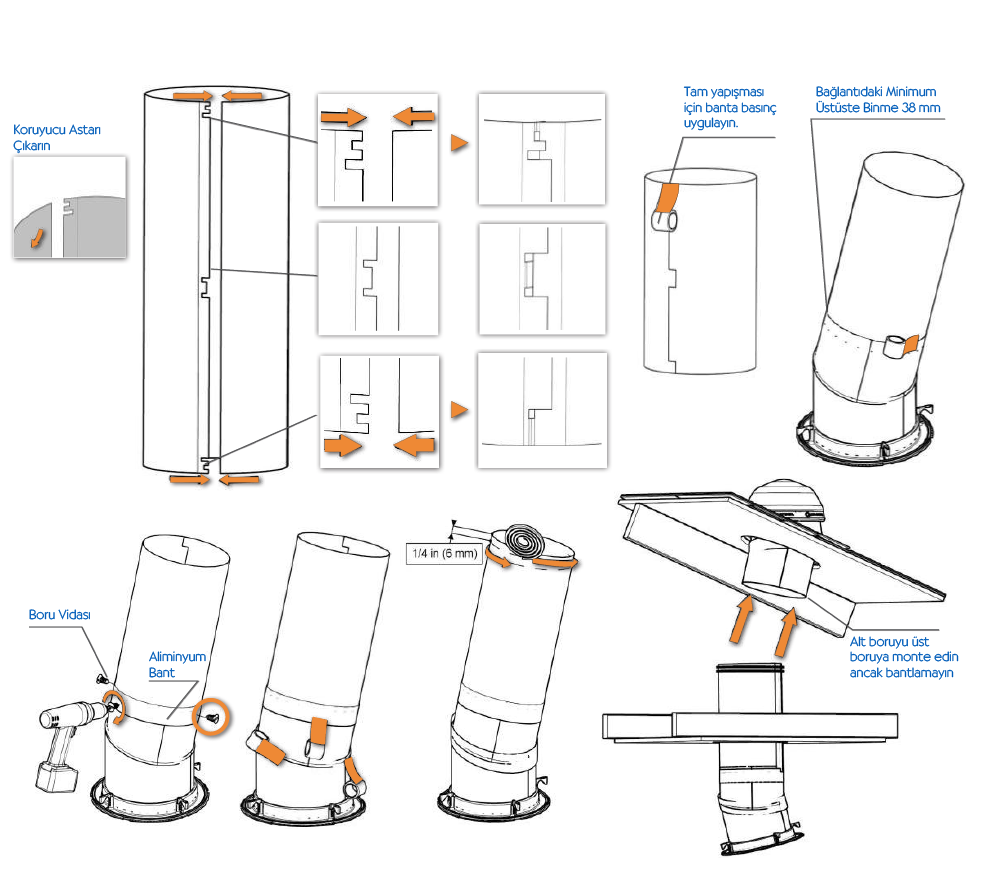

Boruyu Birleştirin ve Monte Edin. Boruyu oluşturmak için çentikleri kullanın.

Tavan Aşaması

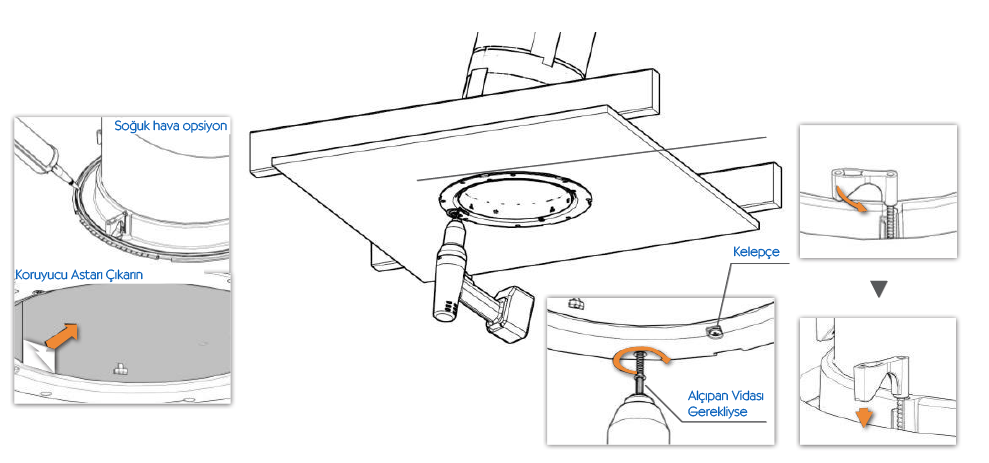

Tavana monte ederken kelepçe bağlantılar yeterli olmadığı takdirde alçıpan vidasi kullanılabilir.

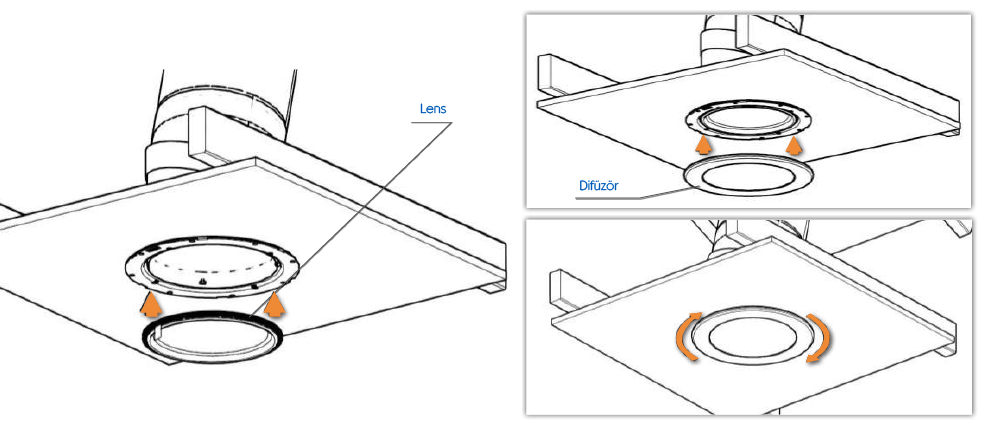

Lensi ve Difüzörü Monteleyin.

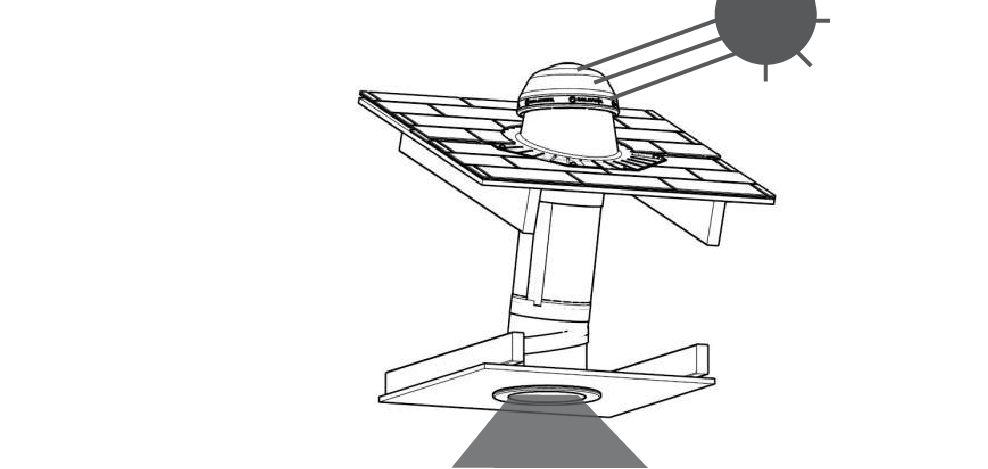

Şimdi Günışığı Aydınlatma Sisteminizin Faydalarının ve Onun Size Sağladığı Yüksek Performanslı Günışığının Tadını Çıkarabilirsiniz.
